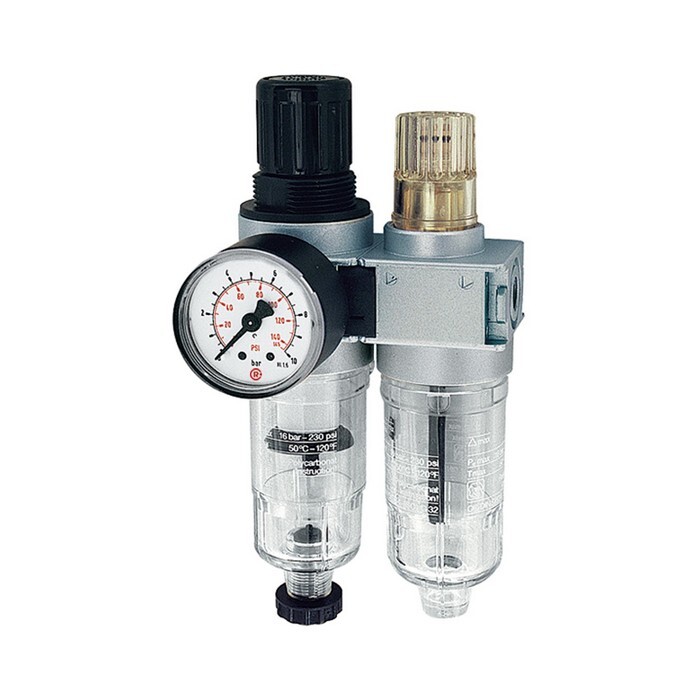

Onderhoudseenheid multifix-mini serie
IG 1/4", 600l/min, DN5, 0,5-10 bar 2-delig met polycarbonaat reservoirArt.-Nr.: 1117102Leveranciersnummer: CL 06 K-HAEAN: 4047322345248
Aantal:
1 stukPakketgeschikt
Artikel in 2 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
Service unit 2-part »multifix-mini« with PC container, Size 0, G 1/4, Input pressure max. 12 bar, Control range 0.5 - 10 bar. Two-piece service units consisting of a diaphragm pressure regulator, independent of inlet pressure, with self-relieving design, combined with a centrifugal separator and a proportional lubricator.
Specificaties
A
80 mm
Afdichtingsmateriaal
NBR
Afmeting
0
Ambient temperature min.
-10 °C
BG
0
Behuizing
Zink spuitgieten
Condensaatafvoer
Halfautomatisch
Container
Polycarbonaat verpakking
DN
5
Debiet
700 l/min
Druppelhulpstuk
PA
Durchflusswertmessung
bei P<sub>1</sub> = 10 bar, P<sub>2</sub> = 6,3 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Filterfijnheid
5 µm
Medium
Druckluft, neutrale Gase
Medium temperature min.
-10 °C
Medium temperatuur max.
60 °C
Omgevingstemperatuur max.
60 °C
Productlijn
multifix-mini
Regelbereik max.
10 bar
Regelbereik min.
0,5 bar
Riegler artikelnummer
100395
Schroefdraad
G 1/4
Series
multifix-mini
Toevoerdruk max.
12 bar
Veerdop
POM messing
Weergave manometer max.
16 bar
Weergave manometer min.
0 bar
b
165,5 mm
c
63 mm
d
102,5 mm
