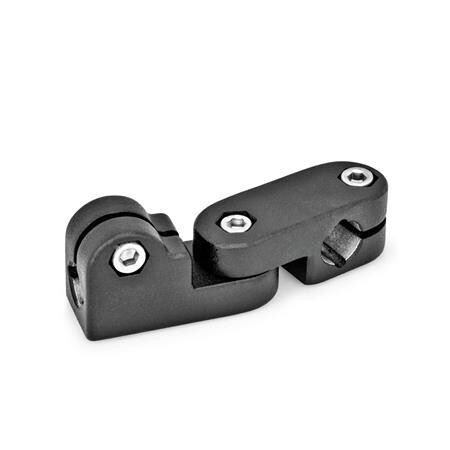

Gelenk-Klemmverbinder
GN 287-B12-B12-2-SWAL - Aluminium
Artikelnummer: 1192959Lieferantennummer: 287-B12-B12-2-SWEAN: 4045525633834
Ausgabe:
1 StückPaketfähig
Artikel in 50 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Die Gelenk-Klemmverbinder GN 287 bestehen aus Laschen-Klemmverbindern GN 275 und GN 277. Die Klemmbohrungen sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Spezifikationen
Bohrung d1
B 12
Bohrung d2
B 12
Gewicht
0.145 kg
Kennziffer
2 - mit 3 Edelstahl-Zylinderschrauben ISO 4762
Oberfläche
SW - schwarz, RAL 9005, strukturmatt
RoHS
Ja
Werkstoff
AL - Aluminium
Zubehörempf. Klemmhebel GN 911 für zl4
63
b Laschenbreite
25
für z2l4
45 | 63
k1
31.5
k2
25
l1
100
l2
34.5
l3
25
m1
29.5
m2
48.5
z1 Schraubstellen
M6-20
z2 Schraubstelle
M6-20
