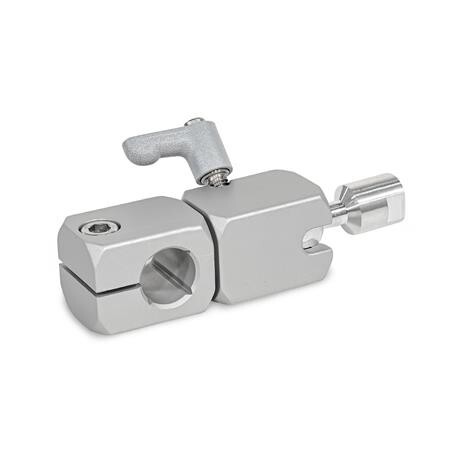

Kugelgelenk-Klemmhalter GN 487 ermöglichen eine präzise und stufenlose Verstellung um den Kugeldrehpunkt innerhalb des Schwenkbereichs. Dadurch lassen sich z. B. Scanner, Kameras oder Beleuchtungen einfach einstellen und justieren. Dank der effizienten Klemmmechanik werden bereits bei kleinen Anzugsdrehmomenten der Klemmung verhältnismäßig große Klemmkräfte an der Kugel erzeugt. Zum erneuten Verstellen des Gelenks, muss die Klemmung komplett gelöst werden. Mit dem Klemmhebel (Kennziffer 1) kann die Klemmmechanik werkzeuglos und leicht bedient werden. Um die hohen Haltedrehmomente dauerhaft zu erreichen, müssen die Kontaktflächen an der Kugel frei von Schmierstoffen gehalten werden. Ein Überschreiten der empfohlenen Anzugsdrehmomente erhöht das Haltedrehmoment, kann aber zu erhöhtem Verschleiß der Klemmmechanik führen.
Spezifikationen
Bohrung d1 (Form A / Form Q)
B 10
Form
Q - mit Querbohrung
Gewicht
0.066 kg
Gewinde d3
M 5
Kennzeichen
I - Kugelstück mit Innengewinde
Kennziffer
1 - Klemmung mit verstellbarem Klemmhebel
Oberfläche
EL - eloxiert, naturfarben
RoHS
Ja
Werkstoff
AL - Aluminium
d4
11
d5
14
d6
M 5
empfohlenes Anzugsdrehmoment der Klemmung (Kennziffer)
1,5 Nm
empfohlenesAnzugsdrehmoment der Klemmung (Kennziffer) in Nm ≈
