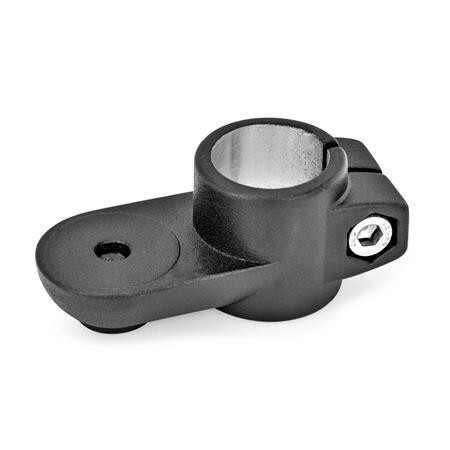

Laschen-Klemmverbinder

Die Klemmbohrung der Laschen-Klemmverbinder GN 274 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Laschen-Klemmverbinder GN 274 können mit Klemmverbindern GN 272, GN 276 und GN 278 zu Gelenk-Klemmverbindern kombiniert werden.
