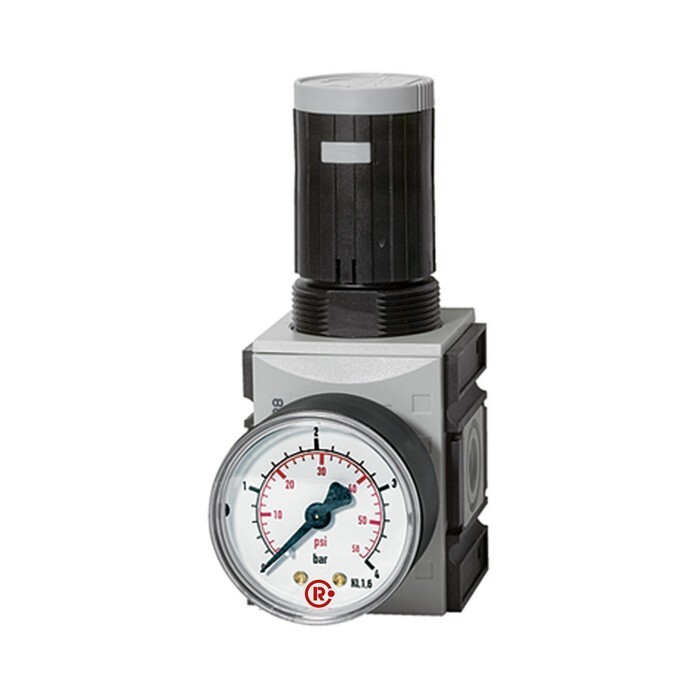

Präzisionsdruckregler Serie Futura
IG 3/8", 0,5-10 bar, 4300l/min, BG2 inkl. Manometer, max 16bar, durch. Dru.Artikelnummer: 1242039Lieferantennummer: FU 7720Zolltarifnummer: 84811099EAN: 4047322214254
Ausgabe:
1 StückPaketfähig
Artikel in 24 Varianten erhältlich:
Login
Beschreibung
Präzisionsdruckregler, durchg. Druckversorgung »FUTURA«, inkl. Manometer, BG 2, G 3/8, PE max. 16 bar, Regelbereich 0,5 - 10 bar. Anreihbare Präzisions-Membrandruckregler mit Sekundärentlüftung in modernem Design und mit hervorragenden Durchflusswerten. Durch Verblockung von mindestens zwei oder mehreren Reglern können über eine Zuluftzuführung mehrere Arbeitsluftkreise mit verschiedenen Drücken versorgt werden.
Spezifikationen

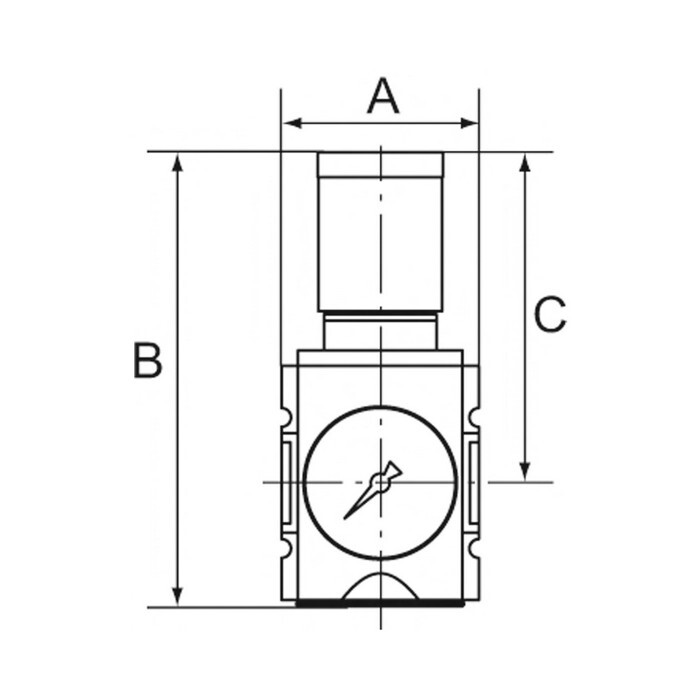

A
63,0 mm
Anschlussgewinde
Werkstoff Zink-Druckguss
B
150,0 mm
BG
2
C
110,0 mm
Dichtmaterial
NBR
Durchfluss
4500 l/min
Durchflusswertmessung
bei P<sub>1</sub> = 10 bar, P<sub>2</sub> = 6,3 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eigenluftverbrauch
Ja
Eigenluftverbrauch max.
2,6 l/min (abhängig vom Sekundärdruck)
Eingangsdruck max.
16 bar
Gehäuse
PA66 GF60
Gewinde
G 3/8
Manometeranzeige max.
16 bar
Manometeranzeige min.
0 bar
Medium
Druckluft, neutrale Gase
Membrane
NBR
Product range
FUTURA
Regelbereich max.
10 bar
Regelbereich min.
0,5 bar
Riegler article number
100112
Size
2
Temperaturbereich max.
50 °C
Temperaturbereich min.
-10 °C
