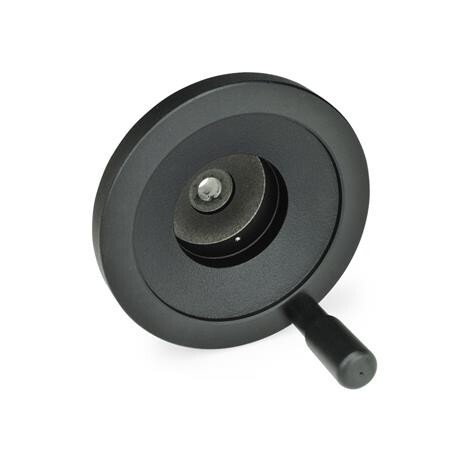

Scheibenhandrad für Stellungsanzeiger
GN 323.8-160-K14-R Bohrung mit Nut, Griff drehbarAL - Aluminium
AL - Aluminium
Artikelnummer: 1196645Lieferantennummer: 323.8-160-K14-RZolltarifnummer: 84879090EAN: 4045525483835
Ausgabe:
1 StückPaketfähig
Artikel in 24 Varianten erhältlich:
Login
Beschreibung
Handräder GN 323.8 haben eine Ausdrehung zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3. Die Nabenabmessungen (Anschlussmaße) entsprechen denen von Scheibenhandrädern GN 323 bzw. Handrädern nach DIN 950.
Spezifikationen
Außendurchmesser d1
160
Bohrungsdurchmesser d2
14
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Form
R - mit drehbarem Griff
Gewicht
0.750 kg
RoHS
Ja
Werkstoff
AL - Aluminium
b
18
d3
36
d4
29
d5
78
für Stellungsanzeiger GN 000.8Größe
60
l1
20
l2 ≈
67
l2≈
67
l3
4
ØZylindergriff GN 798
24
