Spannverschluss
GN 832-200-ST mit GegenhakenST - Stahl
Artikelnummer: 1214157Lieferantennummer: 832-200-STZolltarifnummer: 83089000EAN: 4045525461307
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung
Spannverschlüsse GN 832 werden eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest. In Folge der Elastizität des Spannbügels werden die zu verbindenden Teile beim Spannen zusammengehalten. Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein. Mit Hilfe der Bohrung d3 und eines Sicherungsstiftes können Spannverschlüsse gegen unbeabsichtigtes Lösen gesichert werden. Der Gegenhaken gehört zum Lieferumfang.
Spezifikationen
Gewicht
0.180 kg
Größe
200
Haltekraft
2000
RoHS
Ja
Werkstoff
ST - Stahl

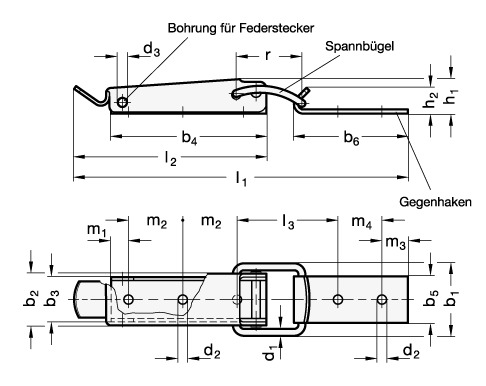

b1
43
b2
30
b3
26
b4
90
b5
27
b6
66
d1
4
d2
5.3
d3
5.3
h1
19
h2
15
h2 ≈
15
l1
191
l1 ≈
191
l2
111
l3
57.5
l3 ≈
57.5
m1
10
m2
31.5
m3
15
m4
25.5
r
36
r ≈
36
