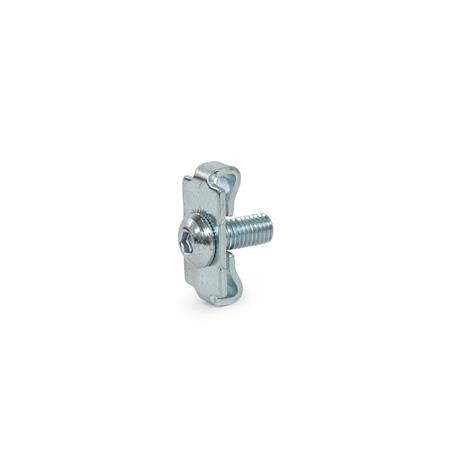

Standardverbinder
GN 20I-6-D-C-SZ-4Artikelnummer: 1660298Lieferantennummer: 20I-6-D-C-SZ-4EAN: 4045525896352
Ausgabe:
1 StückPaketfähig
Artikel in 2 Varianten erhältlich:
Login
Beschreibung
Standardverbinder GN 20i befestigen Aluprofile rechtwinklig und verdrehgesichert aneinander. Dabei ist die Bearbeitung beider Profile nötig. Das Innengewinde kann direkt in die stirnseitigen Profilbohrungen geschnitten werden. Beim Einsatz von Flächenelementen in der Nut müssen diese entsprechend ausgespart werden. Standardverbinder werden in Gebinden geliefert. Die jeweils enthaltene Stückzahl geht aus der Tabelle hervor.
Spezifikationen
Anzugsmoment
10 Nm
Anzugsmoment in Nm
10
Form
D - doppelt
Gebinde (Stück)
4
Gewicht
0.036 kg
Kennzeichen
C - mit Schraube
Länge l
28.5
Länge l ≈
28.5
Nutbreite n
6
RoHS
Ja
Werkstoff / Oberfläche
SZ - Stahl, verzinkt, blau passiviert
b
13
d1
M 6
d2
5.5
d2 ≈
5.5
h1
12
h1 ≈
12
h2
7.5
h2 ≈
7.5
sw
4
t
15
