Verfahrschlitten Laschenform
GN 278.1-B30-OZ-2-SWAL - Aluminium
Artikelnummer: 1487293Lieferantennummer: 278.1-B30-OZ-2-SWEAN: 4045525791657
Ausgabe:
1 StückPaketfähig
Artikel in 24 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung

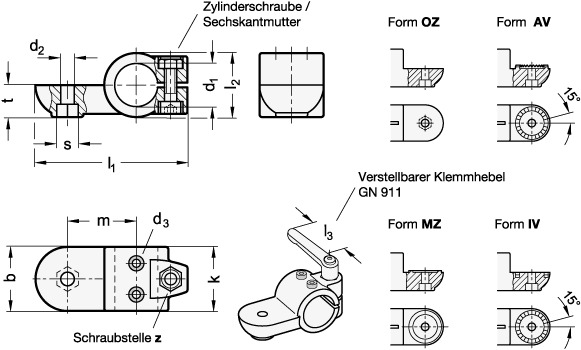

Laschen-Verfahrschlitten GN 278.1 basieren auf Laschen-Klemmverbinder. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung „G“ sind mit Gleiteinsätzen ausgestattet. Über die Schraubstelle z kann das Laufspiel der Führungsbohrung d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden. Wenn die Klemmung schnell und werkzeuglos erfolgen soll, kann die Zylinderschraube durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Spezifikationen
Bohrung d1
B 30
Form
OZ - ohne Zentrieransatz (glatt)
Gewicht
0.145 kg
Kennziffer
2 - mit Edelstahl-Zylinderschraube ISO 4762
Oberfläche
SW - schwarz, RAL 9005, strukturmatt
RoHS
Ja
Werkstoff
AL - Aluminium
Zubehörempf. Klemmhebel GN 911 für zl3
63 | 78
b Laschenbreite
40
d1
B - Bohrung
d2
8.5
d3 Befestigungsschraubeam Mitnehmer
M 4
d3Befestigungs-schraubeam Mitnehmer
M 4
k Klemmlänge
40
l1
95
l2
40
m
43
s
13
t
20
z Schraubstelle
M8-25
z Schraubstellen
M8-25
