Verfahrschlitten Winkelform
GN 191.1-G18-B18-2-NI Edelstahl matt poliertNI - Edelstahl
Artikelnummer: 1190265Lieferantennummer: 191.1-G18-B18-2-NIEAN: 4045525657267
Ausgabe:
1 StückPaketfähig
Artikel in 3 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung

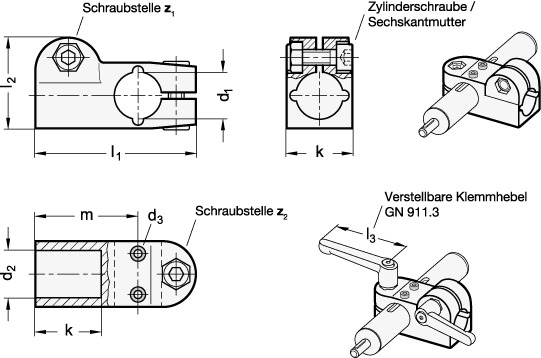

Winkel-Verfahrschlitten GN 191.1 basieren auf Winkel-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung G sind mit Gleiteinsätzen ausgestattet. Über die Schraubstelle z2 kann das Laufspiel der Führungsbohrung d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden. Wenn die Klemmung schnell und werkzeuglos erfolgen soll, kann die Zylinderschraube durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Spezifikationen
Bohrung d1
G 18
Gewicht
0.235 kg
Kennziffer
2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762
RoHS
Ja
Werkstoff
NI - Edelstahl
Zubehörempf. Klemmhebel GN 911.3für z1l3
45 | 63
d2 Bohrung
B 18
d2Bohrung
B 18
d3 Befestigungsschraubeam Mitnehmer
M 3
d3Befestigungs-schraubeam Mitnehmer
M 3
für z2l3
45 | 63
k Klemmlänge
25
l1
61
l2
34.5
m
39
z1 Schraubstellen
M6-20
z1Schraub-stelle
M6-20
z2 Schraubstelle
M6-20
