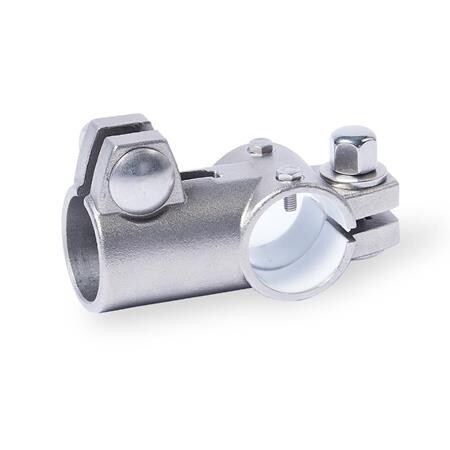

Verfahrschlitten Winkelform

Winkel-Verfahrschlitten GN 192.15 basieren auf Winkel-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung G sind mit Gleiteinsätzen ausgestattet. Über die Schraubstelle z2 kann das Laufspiel der Führungsbohrung d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Hutmuttern durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
