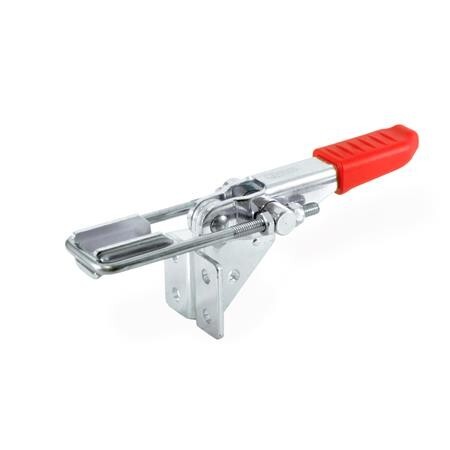

Verschluss-Spanner Zug
GN 851.2-160-T4 Bügel/Arm waagr. zu Bef.EbeneC 10 - Einsatzstahl C 10
Artikelnummer: 1214210Lieferantennummer: 851.2-160-T4EAN: 4045525387065
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung
Der Zugbügel der Verschlussspanner GN 851.2 kann innerhalb des Hubweges justiert werden. In Spannstellung stehen Zugbügel und Spannarm waagrecht zur senkrecht angeordneten Befestigungsebene des Verschluss-Spanners. Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.
Spezifikationen
FH Haltekraft
1600 N
FH in N Haltekraft
1600
Form
T4 - mit Zugbügel, mit Gegenhalter
Gewicht
0.100 kg
Größe
160
RoHS
Ja
Werkstoff
C 10 - Einsatzstahl C 10
a
5
b1
26
b2
35
b3
21
b4
25.5
b5
14
d1
M 4
d2
4.3
h1
40
h1 ≈
40
h2
10
l1
104
l1 ≈
104
l2 min.
4.5
l2min.
4.5
m1
22
m2
6.5
m3
13
m4
6.5
m5
14.3
r bei w2 = 0
52
r ≈bei w2 = 0
52
s
2
w1 Hub
32
w2 Verstellweg
10
w2 ≈Verstellweg
10
