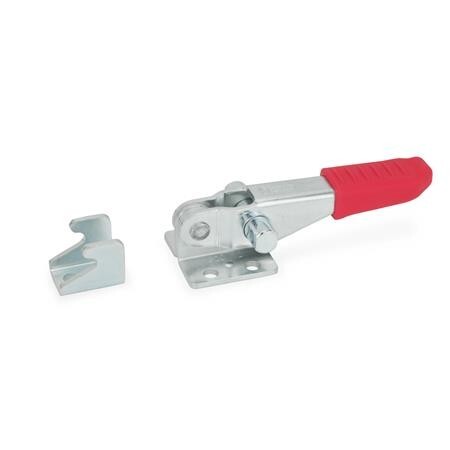

Verschluss-Spanner mit Gegenhalter
GN 851-160-T ohne ZugbügelC 10 - Einsatzstahl C 10
Artikelnummer: 1214212Lieferantennummer: 851-160-TZolltarifnummer: 82057000EAN: 4045525876583
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung
Der Zugbügel der Verschlussspanner GN 851 kann innerhalb des Verstellweges justiert werden. In Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners. Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.
Spezifikationen
FH Haltekraft
1600 N
FH in N Haltekraft
1600
Form
T - ohne Zugbügel, mit Gegenhalter
Gewicht
0.071 kg
Größe
160
RoHS
Ja
Werkstoff
C 10 - Einsatzstahl C 10

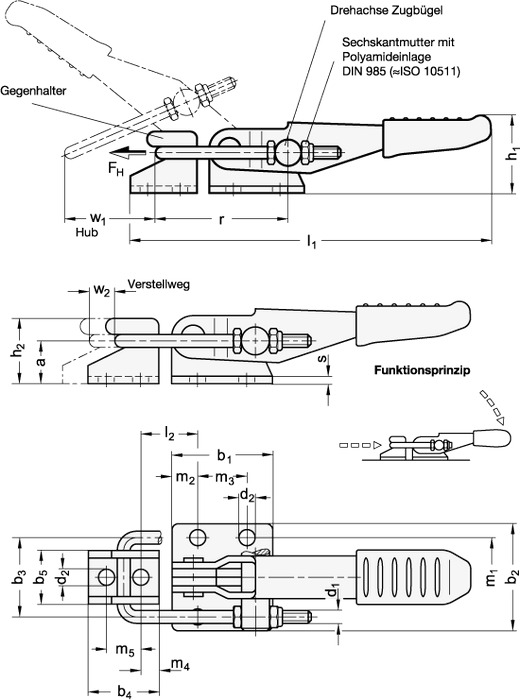

a
12
b1
26
b2
28
b3
21
b4
20
b5
14
d1
M 4
d2
4.3
h1
26
h1 ≈
26
h2
18
l1
98
l2 min.
11
m1
19
m2
5
m3
16
m4
5
m5
10
r bei w2 = 0
35
s
2
w1 Hub
25
w2 Verstellweg
11
