Verschlußschraube, schwarz
GN 442-22-M16X1,5-1-SWAL - Aluminium
Artikelnummer: 1203002Lieferantennummer: 442-22-M16X1,5-1-SWEAN: 4045525600034
VPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 28 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Verschussschrauben GN 442 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt. Der Dichtring ist in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Spezifikationen

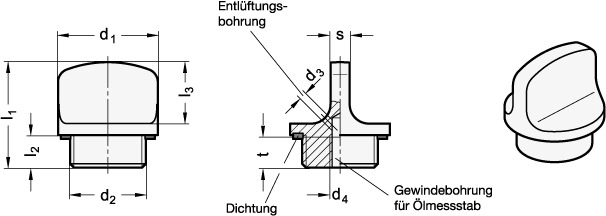

Außendurchmesser d1
22
Entlüftungsbohrung
1 - ohne Entlüftungsbohrung
Farbe
SW - schwarz, RAL 9005, strukturmatt
Feingewinde d22
M 16 x 1,5
Gewicht
0.011 kg
RoHS
Ja
Werkstoff
AL - Aluminium
d3 Entlüftungsbohrung
2
d4
M 5
l1
26
l2
8
l3
15
s
5
tmin.
8
