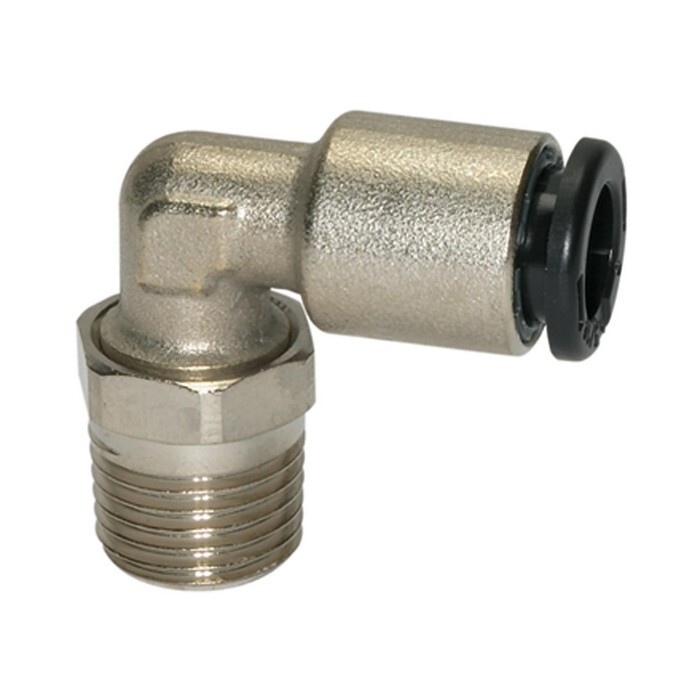

Winkel Einschraubverschraubung
AG 1/2"R kon., SD12 click-clock, Messing vernickelt, drehbarArtikelnummer: 1114695Lieferantennummer: 7754.012-12Zolltarifnummer: 74122000EAN: 4047322208468
Ausgabe:
1 StückPaketfähig
Artikel in 11 Varianten erhältlich:
Login
Beschreibung
L-Steckverschraubung »click-clock«, drehbar, R 1/2 a., für Schlauch-Außen-Ø 12, Arbeitsdruck -0,99 bis 16 bar, Messing vernickelt . Die Weiterentwicklung unserer höchst erfolgreichen Schnellsteckverbinder-Serie im Material Messing vernickelt. Die Vorteile der weiterentwickelten Baureihe sind:
- wesentlich einfacheres Stecken und Lösen des Schlauches, vielfach wiederholbar
- verwendbar auch bei nichtkalibrierten Schläuchen
- geeignet für den Vakuumbetrieb
Spezifikationen
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,99 bar
Betriebstemperatur max.
80 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
NBR
Empfohlener Schlauch
PA, PU
Gewinde
R 1/2 AG

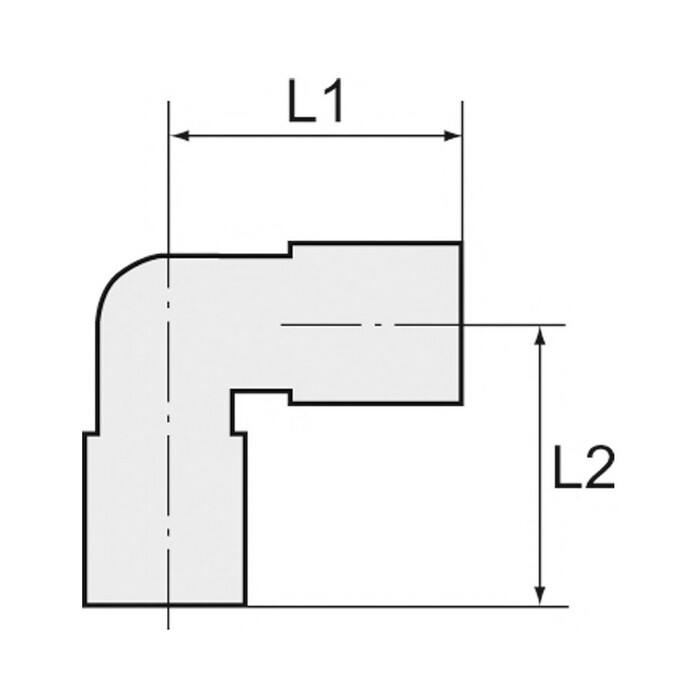

L1
30,0 mm
L2
31,9 mm
Lösering
Hostaform
Material
Messing vernickelt
Medium
Druckluft
Product range
click-clock
Riegler article number
108623
SW
22 mm
Spannring
Edelstahl
für Schlauch-Außen-Ø
12 mm
