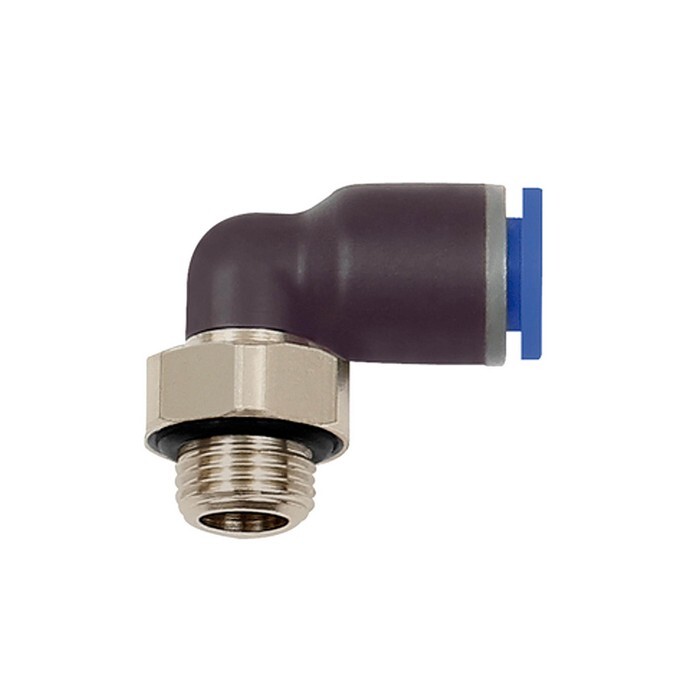

Winkel Einschraubverschraubung
AG 1/2", SD10, drehbar, O-Ring Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114398Lieferantennummer: 125.012-10EAN: 4047322023146
VPE (VE NW): 10 StückVPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 23 Varianten erhältlich:
Login
Beschreibung
L-Steckverschraubung »Blaue Serie«, drehbar, G 1/2 a., für Schlauch-Außen-Ø 10 mm, pmax kurzzeitig 15 bar, KS/MS vern., L=26,9mm. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Außengewinde
G 1/2 ″
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
External thread mm
20,95 mm
Gewinde
G 1/2 AG
L1
26,9 mm
L2
25,7 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
SW
17 mm
Serie
Blaue Serie
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
Temperature range
-20 to +80 °C
Thread type
cylindrical
Version
with O-ring, rotatable
für Schlauch-Außen-Ø
10 mm
