Laschen-Klemmverbinder
GN 273-B12-2-NI EdelstahlNI - Edelstahl
Artikelnummer: 1393171Lieferantennummer: 273-B12-2-NIZolltarifnummer: 73072210EAN: 4045525481381
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung

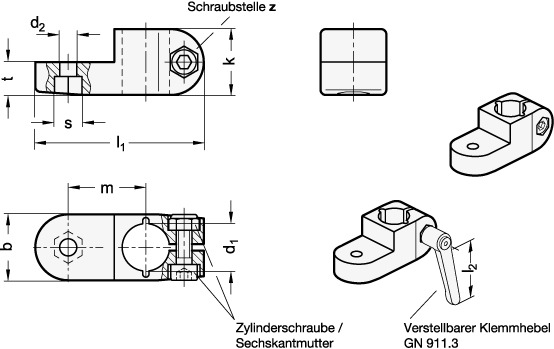

Die Klemmbohrung der Laschen-Klemmverbinder GN 273 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden. Laschen-Klemmverbinder GN 273 können mit Laschen-Klemmverbindern GN 271, GN 275 und GN 277 zu Gelenk-Klemmverbindern kombiniert werden.
Spezifikationen
Bohrung d1
B 12
Gewicht
0.156 kg
Kennziffer
2 - mit Edelstahl-Zylinderschraube ISO 4762
RoHS
Ja
Werkstoff
NI - Edelstahl
b Laschenbreite
25
d2
6.5
k
25
l1
64
m
29.5
s
10
t
12.5
z Schraubstelle
M6-20
z Schraubstellen
M6-20
