Spiralexzenter

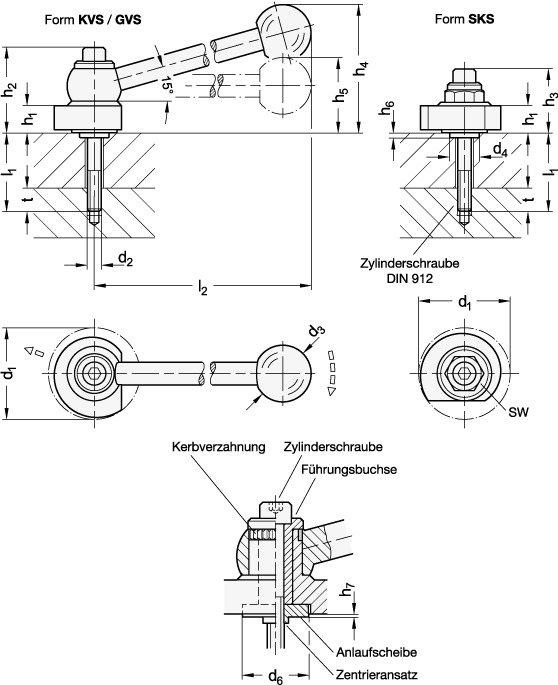

Spiralexzenter GN 918 ermöglichen bei verhältnismäßig großem Spannweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Dabei bietet die Spirale den Vorteil, dass die Spannwirkung in jeder Winkelstellung gleich groß und zugleich selbsthemmend ist. Die Befestigung per Schraube von der Bedienseite überbrückt einen größeren Klemmbereich. Zur sicheren Aufnahme der Schraubenkräfte ist eine ausreichend große Einschraubtiefe t erforderlich. Der Zentrieransatz der Anlaufscheibe schützt vor unzulässigen Querkräften auf die Zylinderschraube. Die Kugelgriffe der Formen KVS und GVS sind über eine Kerbverzahnung mit dem Spiralexzenter formschlüssig verbunden. Bei der Montage kann die Lage des Hebels somit in einer zum Spannen günstigen Stellung befestigt werden.
